導電滑環是用于相對旋轉機構的精密傳動裝置，滑環中的芯軸通常由金屬材料構成，用于傳遞扭矩。然而，由于空間狹窄，電刷環和芯軸之間的間隙很小，不容易填充。一旦出現雜質，導線絕緣皮損壞，即使空氣濕度高，導電滑環的絕緣性能也會大大降低甚至打開，這將導致整個導電滑環設備的故障。導電滑環在液體介質中工作時，更有可能出現這種導電滑環絕緣性能下降或開啟的問題。

       為了克服現有技術的不足，提出了一種新型絕緣導電滑環。本技術方案是一種絕緣芯軸，包括芯軸。軸體由軸體的前部、中部和后部組成。軸身為中空結構，軸身內腔為階梯形，軸身為變徑結構。軸體前部直徑大于軸體中部直徑。所述軸體前部與所述軸體中部的連接部設有突出軸體的卡簧，所述軸體后部與所述順序一致連接在一起，所述軸體后部呈階梯軸的形狀。絕緣芯軸由絕緣材料制成。絕緣芯棒由熱塑性聚醚醚酮制成。在所述軸體前部的外壁的方向上存在圓形，在所述軸體前部的外壁的軸向上至少有一個準槽。在軸體中部設置有至少一個鉛槽，鉛槽是穿過軸體中部外表面和軸體內腔的階梯狀軸孔。本實用新型涉及一種含有絕緣心軸的導電滑環，包括轉子部分和定子部分。刷環和絕緣墊片交替安裝在絕緣心軸上，形成導電滑環的轉子部分。所述電刷與所述電刷間隔器交替設置在所述滑環座的刷固桿上，所述電刷之間的牽引彈簧構成所述導電滑環的定子部分；所述絕緣心軸與所述滑環基座之間設置有軸承，所述導電滑環的一端連接有端蓋。絕緣芯棒是由絕緣材料制成的。所述轉子部分通過所述絕緣件的引線槽與導體焊接。本發明的積極和有益效果

       絕緣芯棒的導電滑環從根本上解決了電刷環與滑環軸之間的絕緣問題，這也是現有導電滑環中最常見的問題，該問題的解決可以大大提高導電滑環的可靠性。因此，提高滑環所在設備，特別是精密設備的可靠性，具有十分重要的意義。由于電刷環與無刷環之間沒有其他絕緣材料，絕緣設計更簡單，使導電滑環的生產工藝更簡單，滑環的尺寸更小。

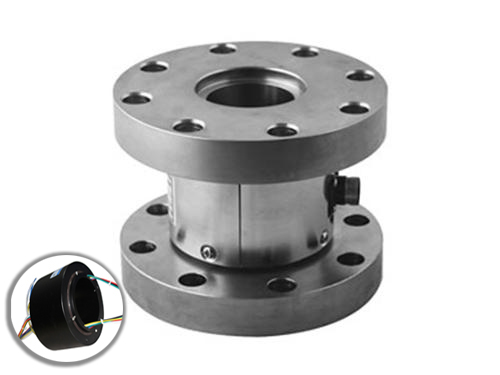

部分滑環參考型號：
