HRCM110系列氣電液滑環
支持電壓380VAC/VDC，1~24路氣/液，也可支持電流信號(2A)，10A 及10*倍率
能同時兼容電、氣、液多種介質混合傳輸，支持流體介質1~24路
可傳輸50MP高壓流體，還可根據需要混合高速信號，普通信號及電流
典型應用
自動化設備、鋼包運轉臺等
|
電氣性能 Electrical Spec. |
|
|
額定電壓 Rating voltage |
380VAC |
|
額定電流 Rating current |
信號或5A/路,10A/路 Signal or 5A /Ring,10A /Ring |
|
絕緣電阻Insulation resistance |
1000MΩ@500VDC |
|
耐壓 Dielectric strength |
600VDC@50HZ |
|
電氣噪音 Electrical noise |
10mΩ@6VDC,50mA,5Rpm |
|
旋轉接頭性能 Specification for Rotary Joint |
|
|
通路 Circuit |
1-24通路 1-24way |
|
介質類型 Media Types |
冷卻液,氣,油,蒸汽,水 coolant liquid，gas,oil,vapour,water |
|
壓力 Pressure |
0~50MP |
|
管子尺寸 Passage size |
2mm~15mm |
|
環境性能 Environment |
|
|
工作溫度 Working temperature |
-40℃~+80℃ |
|
環境濕度 Humidity |
10% to 90% RH |
|
環保認證 Materials |
Lead Free,RoHS compliant |
|
CE Certified |
YES |
|

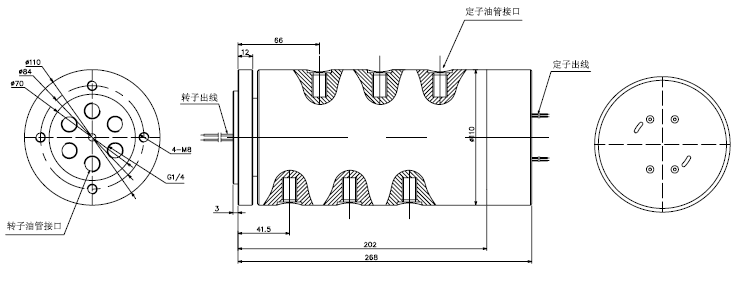

安裝導電環 Slip ring installation |
|
|
如圖所示：將導電環裝在傳動軸需要的位置，用轉子上四個 |
|
|
緊定螺絲固定。定子部分通過止轉片與設備固定部位連接。 |
|
|
As shown on the right picture，position the slip ring in the |
|
|
desired location and tighten it to the shaft by four set screws. |
|
|
Anti-Rotation tap is used for connecting the stator of slip |
|
|
ring with the stationary member of euipment. |
|
|
注意事項 CAUTION: |
|
|
|
|
|
滑環兩頭強行緊固安裝，否則可能導致過早損傷滑環。 |
|
|
If possible geometric mismatching between the customer's |
|
|
application and the slip ring,'hard mouting'of both ends of the slip ring is not recommended and may cause premature failure. |
|
|
|
|
|
Route the wiring and make the neccessary connections.Do not allow the wiring to restrict free rotation of the slip ring. |
|
因?yàn)榛h(huán)和客戶具體應用之間可能存在機械誤差，不推薦在|
◆ 導線長度 |
|
◆ 可選法蘭安裝 |
|
◆ 可指定出線方式 |
|
◆ 可選接頭類型 |
|
◆ 防護等級：IP65,IP68 可選 |
|
◆ 屏蔽電纜 |
|
◆ 信號，同軸電纜，功率線混合 |
|
◆ 傳輸頻率可達500MHz |
|
◆ 可混合高速率數據傳輸（以太網傳輸,USB,Profibus） |
| ◆ 高壓、大電流定制(1000A,1萬伏 |
|
◆ 軍工級別 |
